정말 잘 사용했다. USIM이 아니라 Wifi Router 방식으로 동시에 여러명이 같이 사용할 수 있는 장점이 있다. 문제는 배터리였다. 이제는 배터리가 뚱뚱해지다가 못해 켜지고 바로 꺼진다.
공홈에서는 터무니없이 비싼 가격이다. 8만원정도… 공동구매도 안되고 배터리만 구매도 안된다. 충전기 팩만 구매가 가능하단다…
무엇보다 중요한 것은 정품배터리가 아닌 경우 모든 책임은 본인에게 있다는 것이다. 개인적으로 해본 것에 대한 내용을 경험차원에서 적는 것이니 만큼 선택은 개인의 몫이다. 내 포켓파이에 대한 책임은 내게 있듯이...
테스트 결과
보호 회로 때문인지 충전이 안된다… ㅠ.ㅠ 다른 방법 찾았다. !!!
충전이 안되는 이유가 보호회로가 아니라... 접지로 알고 있던 3극 연결이 안된 이유인 듯하다.

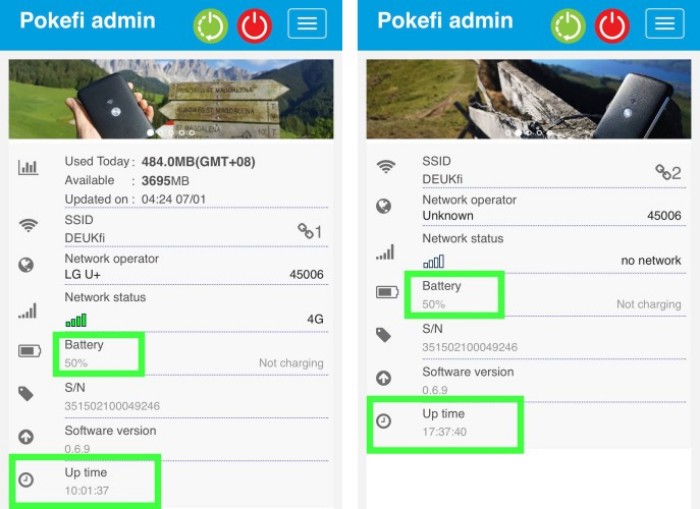

테스트 결과 사용에는 문제가 없는 듯하다.
- 테스트를 위해서 계속 켜놓았다… 데이터 사용은 거의하지 않았지만 핸드폰하나는 연결해놓고 계속 켜놓았다.
- 10시간까지 50% 배터리 그대로 켜놓아도 변화가 없다.
- 17시간 경과 LTE가 꺼지긴 했지만 계속 켜진 상태를 유지한다. - 재부팅후 다시 데이터 사용에 문제가 없다.
결론은 배터리 잔여량에 대한 정보를 없다. 하지만 17시간정도 계속 켜진 상태를 유지하는 건 사용에 전혀 문제가 없다.
또 하나는 충전에 대한 정보도 없다… -> 그냥 자기전 충전해놓고 다음날 하루종일 켜놓고 사용해도 문제는 없는 듯…
해외 비행가면 진짜 테스트를 해볼 생각이다.
위의 결과는 그냥 배터리에 남아있던 양을 사용한 결과이지 충전으로 이루어진 결과가 아니다... 다른 방법 시도후 성공하면 다시 올릴 예정이다.
Li-Polymer 배터리 구매
알리 판매자와도 이야기해보고 여러 경로를 통해서 유사한 배터리 팩을 구매하려고 했지만 없었다. 그래서 가장 원초적인 방법으로 전선연결이라도 해보자는 마음으로 도전~~~

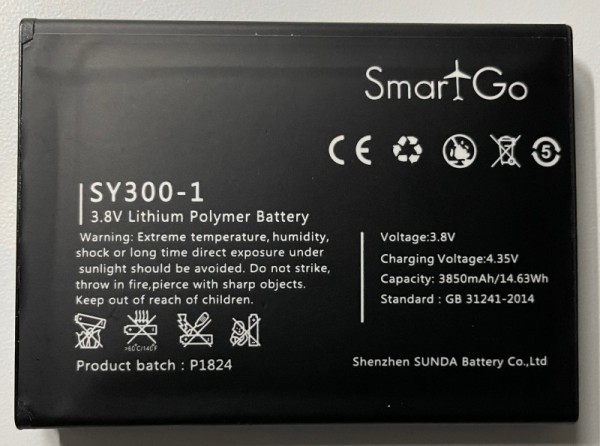

- 3.8V, 3850mAh, Li-Polymer 이 조건만 충족하는 넘으로 검색…
- 사실 GB 31241-2014 등등 다 해봤지만… 없다…
규격도 중요했다. 75 x 55 x 7 mm의 사이즈가 맞아야 커버를 닫을 수 있으니…

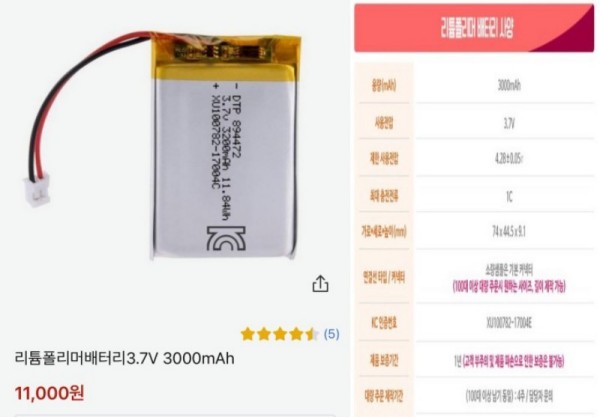

- 규격 : 74 x 44.5 x 9.1 (약간 뚱뚱하다)
- 3000mAh 이하는 용량이 너무 작고 이상은 들어가지 않는다. 최선의 사이즈
- 배송비 포함 13500원!!!
알리에서도 같은 넘을 구매가 가능하다. 하지만 배터리 특성상 배송비 때문에 가격차이도 없고 KC 인증이 있고 없고는 중요한 문제이니 쿠*에서 구매함
배터리 장착

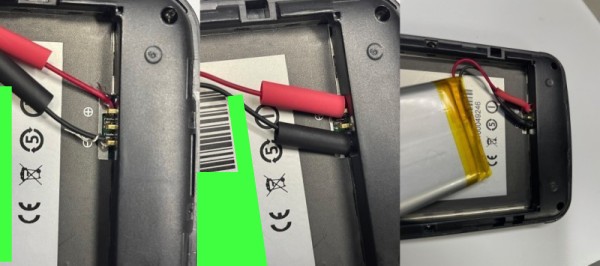

배터리에는 접점이 3개 있다. 이 배터리는 선이 2개 뿐… 알리제품은 3개… 문제없단다… 하나는 온도측정 정도의 용도.. +,- 두개만 연결하면 문제없을 듯하여 도전…

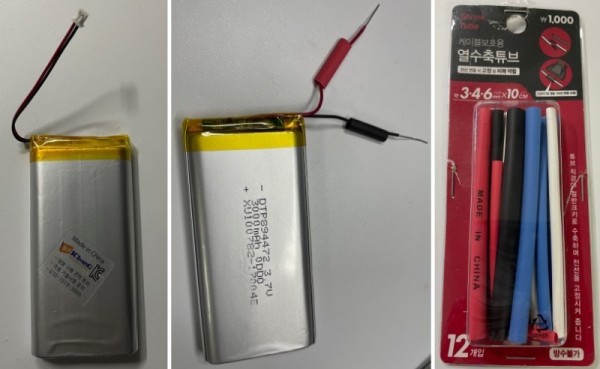

- 커넥터를 잘라내고 피복을 벗기고 집에서 놀고 있던 압축 튜브를 사용해 본다. -> 압축튜브 사이즈가 켜서 도움은 안되지만 어쨌든 너무 작은 공간에 절연테이프는 너무 어려울 것같아서…
- 빨간색 : +
- 검정색 : - (GND)
- 가능하면 고리 안쪽에서 바깥쪽으로 빼서 합선을 방지한다.

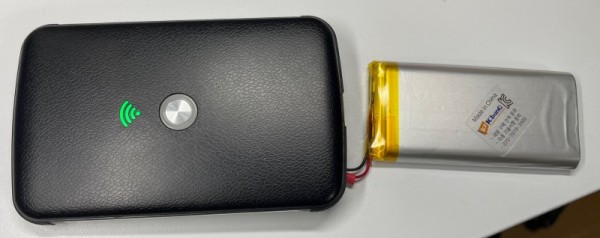

- 일단은 테스트… 켜지는지… 잘된다…!!!

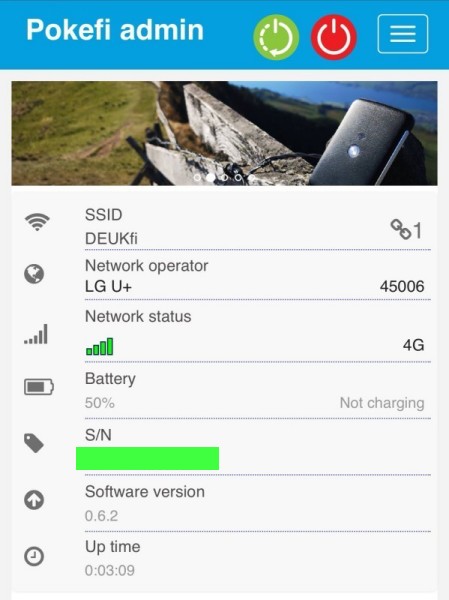

- 50% 배터리를 지시한다.
- 잘 작동하니 마무리한다. 라이터 불로 압축튜브를 압축시켜 합선이 안되게 잘 정리한다.

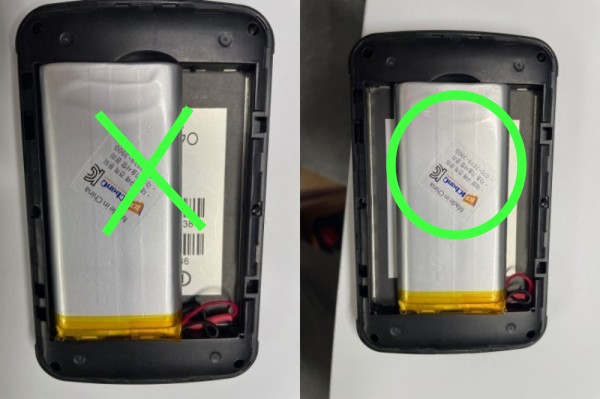

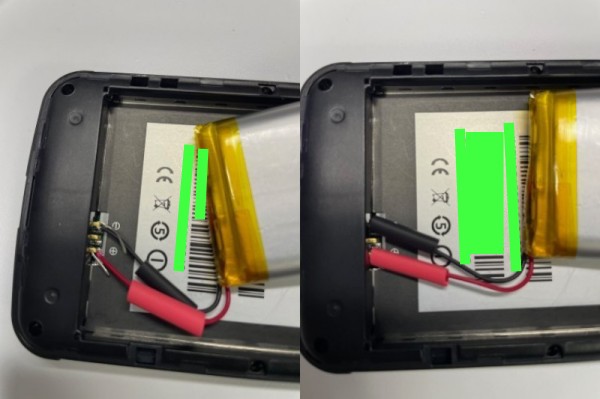

- 왼쪽에 배치 : 뚜껑 한쪽이 안 닫힌다.
- 중앙에 배치 : 간신히 닫힌다.

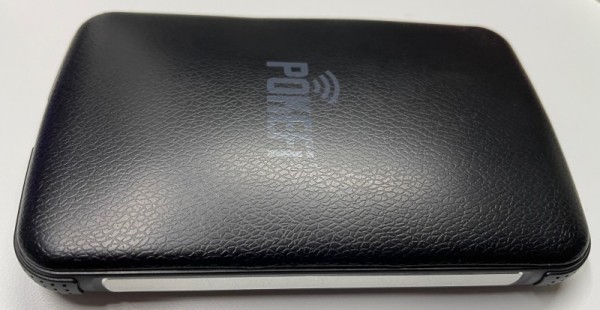

- 배터리 교체전 부푼 배터리만큼 부푼듯한 모습…
- 하지만 잘 켜지고 문제없다. 충전만 잘 된다면…
작동 테스트
마지막 테스트만 통과하면 될 듯… 배터리 사용시간과 충전이 잘되면 끝이다.

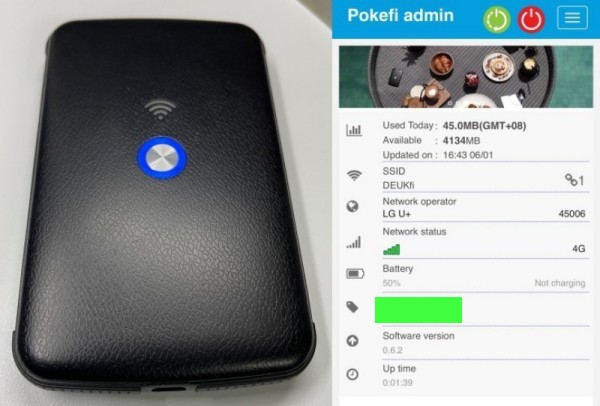

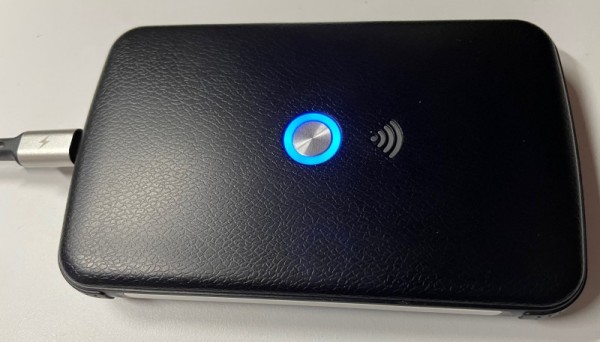

- 잘 켜지고 배터리는 50%를 지시한다. 이제 충전만 잘 되면 된다.
- 블로그 작성하면서 거의 한시간정도 충전해 놓았다…
- 충전량이 50%에서 늘지 않는다… 이런…
그래서 찾아봤다

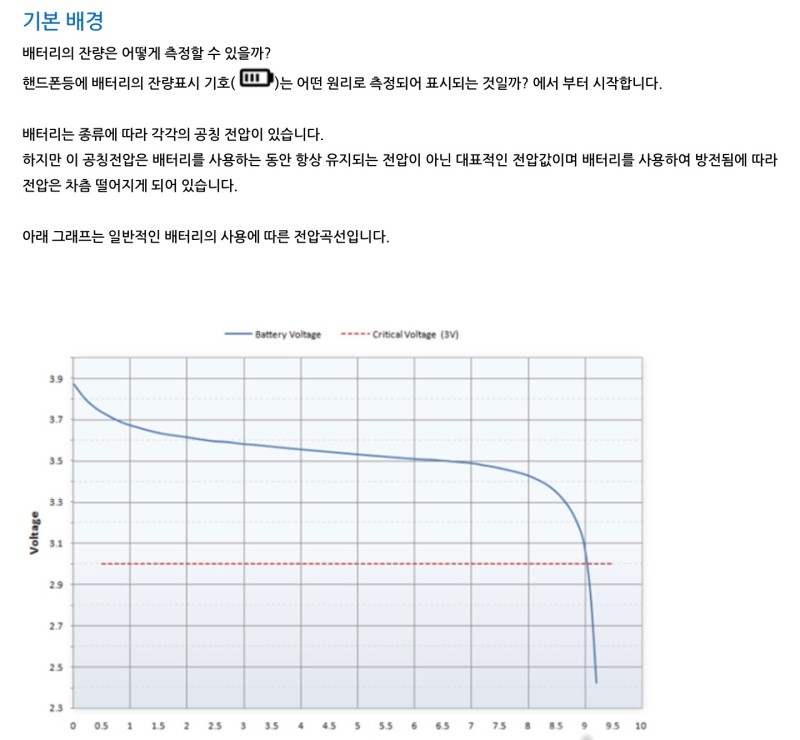

- 배터리 잔량 표시는 정해진 Voltage를 기준으로 산정한다. 즉 3.8V의 배터리에 3.7V 배터리를 연결했으니 지시치는 50%정도로 지시할 수 있다.
그래서 방전까지의 시간도 측정해보고 충전 테스트도 해볼 생각이다 -> 현재 2시간째 사용중인데 아직도 50%이다.
PostScript
수년간의 가족과의 해외여행, 부모님의 12일짜리 유럽여행에서 정말 잘 사용해왔던 기기이다. 테스트가 완료되고나면 코로나의 종식과 함께 여행을 같이하게 되기를 기원하며…
